爆震传感器是一个对振动敏感的压电型传感器，用于安装在发动机缸体上，感应发动机缸体爆震时的振动。当发动机产生爆震时，传感器感应到这种振动并将输出信号传输到发动机电子控制系统单元（EMS），然后由EMS发出信号延迟点火系统点火时间。

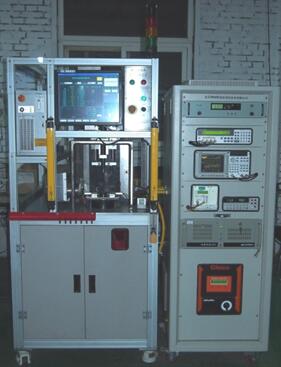

　　爆震传感器测试系统用于压电式爆震传感器的检测，系统采用工作台与机柜分离的单工位方式，适宜站立式操作。



　　通过采用不同的适配器接口，系统可实现测试过程中的快速换型； 采用先进的进口仪器，提高设备的测量精确性。





测试原理：

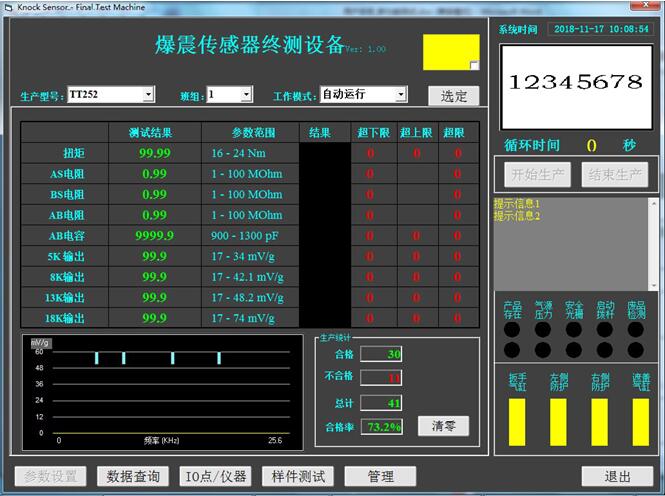

　　工装固定在振动台上，并使爆震传感器固定后的中心轴和振动台的中心轴平行。测量仪器获取工件电容、电阻并判断；信号仪在5K Hz至 18 K Hz的范围内，读取爆震传感器信号输出，得到要求的测量数据，合格产品激光打标。

测试参数：



测试项	范围	精度
电容（Cv）	0-1300pF	1％
电阻（Rv）	0-100MΩ	0.2％
灵敏度（Sv）	0-200mV/g	1％
测试频率	0-128Khz



系统特点



• 系统有一定的防错功能；
• 在没有震动任务时，左右防护气缸一直插在震动工装上，保护震动台；
• 安装安全光栅，增加安全性；
• 系统周期<13S；
• 设备有四个带锁的脚轮，方便设备移动和固定；
• 工作台与电气控制柜 航插连接，可以快速插拔，以便设备移动及调试；
• 通过采用不同的适配器接口，系统可实现测试过程中的快速换型；
