电子节气门阀体是控制发动机吸气多少的一个阀门。节气门体是发动机进气系统上的一个装置。节气门体一般分三部分：执行器、节气门片和节气门位置传感器，它们一般被封装为一体。边上的水管是起废气回流 达到一定的排放标准。



　　节气门阀体功能测试系统用于检测节气门阀体总成中TPS传感器、电机等的性能；系统采用工作台与机柜分离的单工位方式，适宜站立式操作。



　　通过采用不同的适配器接口，系统可实现测试过程中的快速换型； 采用先进的进口仪器及测量板卡，提高设备的测量精确性。





测试原理：

　　设备自动连接TPS，检测TPS最大最小位置信号输出及输出量的变化，自动验证马达在其位置的驱动电流及电压，设备测试节气门的反应时间并记录保存。



主要功能：
　　模拟ECU根据工况和设定的循环方式控制供电及输出控制信号

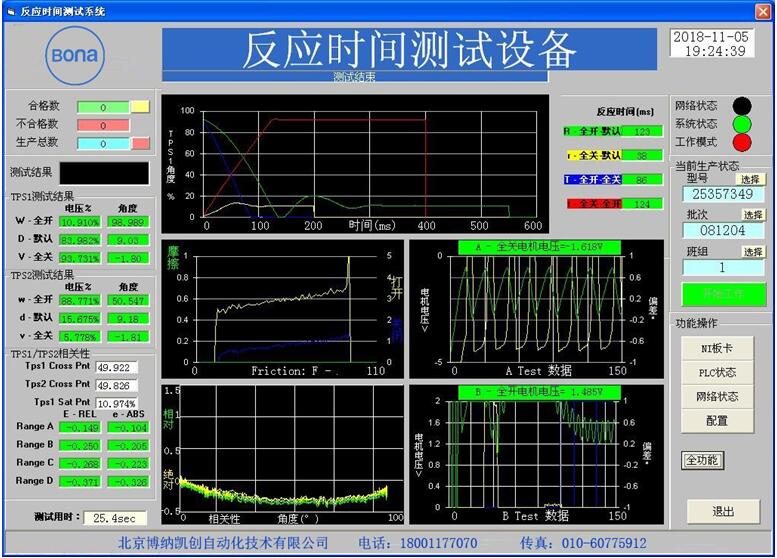

　　电子节气门响应时间测试：
　　　　UEA->OEA位置的开启时间
　　　　OEA->NLP位置的返回时间
　　　　UMA->NLP位置的返回时间
　　位置准确度测试：
　　　　测试节气门上TPS1、TPS2两个位置传感器在UMA、OMA位置的输出准确度
　　传感器同步误差测试：
　　　　测试TPS1、TPS2位置传感器在UMA- OMA区间内的同步误差百分比
